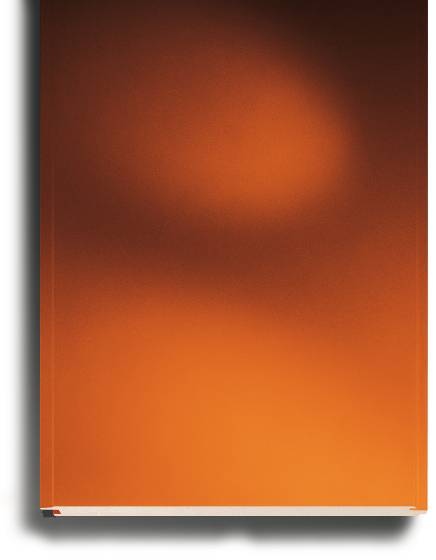

Стінова сендвіч панель з прихованим кріпленням Nuovo Isoparette Piano Piano
Стінова сендвіч панель з пінополіуретаном ISOPARETTE призначена для використання в якості внутрішніх та зовнішніх стін.

Особливістю сендвіч панелей ISOPARETTE є прихований з'єднувальний елемент, котрий надає фасаду однорідний вигляд.

Панель розроблена для використання, як огороджувальна конструкція для будівель комерційного, виробничого, складського та сільськогосподарського призначення.

Панели ISOPARETTE виготовляються трьох типів:
  - ISOPARETTE PLISSE – сандвіч панель з прихованим кріпленням та обкладками у вигляді «мікропрофіля»
  - NUOVO ISOPARETTE 1000 – сендвіч панель з прихованим кріпленням та обкладками з оновленим дизайном.
  - NUOVO ISOPARETTE PIANO 1000 - сендвіч панель з прихованим кріпленням та обкладками у вигляді гладкого листа.

Стінові сандвіч панелі ISOPARETTE можуть виготовлятися з двома типами наповнення:
  - пінополіуретанова піна PUR – складається із суміші пінополіуретанів і поліізоціануратів з даванням n-пентану в якості спінюючого засобу.
  - пінополіуретанова піна PІR – суміш пінополіуретанів і циклічних поліізоціануратів. Піна PIR – відзначається підвищеною вогнестійкістю.


НАГРУЗКА НА ПРОЛЬОТИ
ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
35 40 50 60 80 100 35 40 50 60 80 100
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 310 345 405 455 545 635 360 395 460 525 620 725
80 78 280 310 360 410 490 570 325 355 420 475 565 655
100 98 255 285 335 380 450 525 300 330 385 435 520 605
120 117 240 265 310 355 420 490 280 310 360 410 485 565
140 137 225 250 395 335 395 460 265 290 340 385 460 535
160 156 215 235 280 315 375 435 250 275 325 370 435 510

ТОВЩИНА АЛЮМІНІЄВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
35 40 50 60 80 100 35 40 50 60 80 100
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 230 260 300 340 405 470 265 295 345 390 460 535
80 78 210 235 270 310 365 430 240 265 310 355 415 485
100 98 190 215 250 285 335 390 220 245 290 325 385 445
120 117 180 200 235 265 310 365 210 230 270 305 360 420
140 137 170 190 220 250 295 345 195 220 255 290 340 395
160 156 160 180 210 240 280 325 190 210 245 275 325 375


Вага панелі

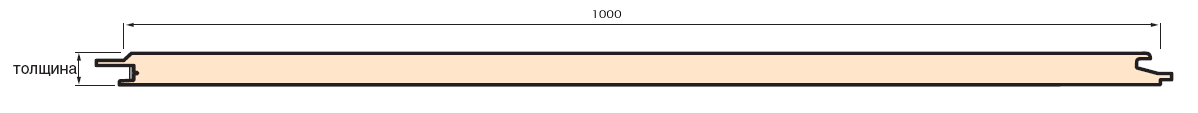

ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
35 40 50 60 80 100
kg/m2 10.10 10.30 10.70 11.10 11.90 12.70


Теплопровідність
K НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
35 40 50 60 80 100
W/m2K 0.56 0.50 0.40 0.34 0.26 0.21
Kcal/m2h C 0.49 0.44 0.35 0.30 0.23 0.18


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)
ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм

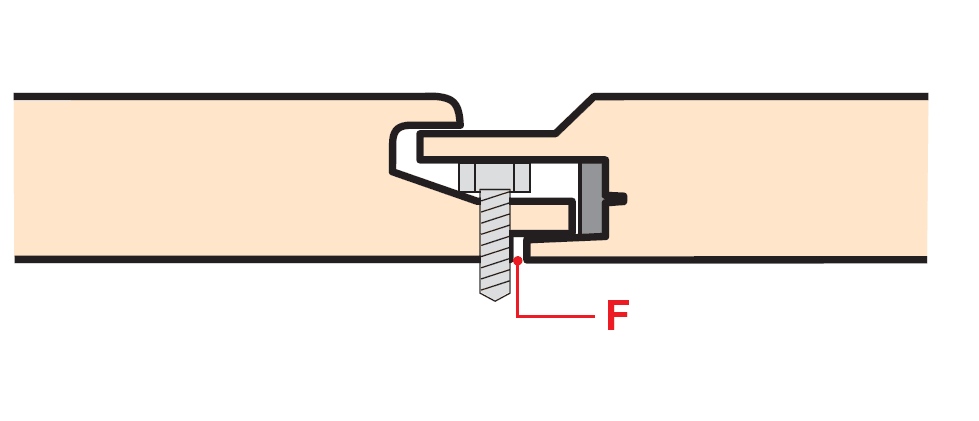

З'ЄДНАННЯ ЛИСТІВ F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
