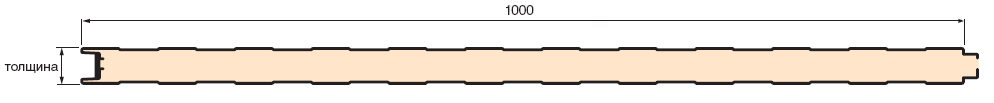

Стінова сендвіч панель - ISOBOX (звичайний замок)

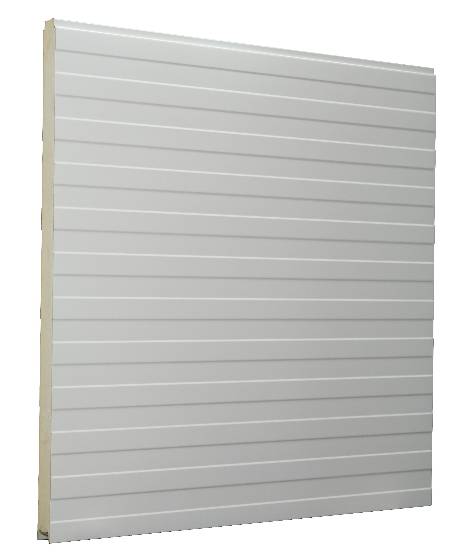

Стінова сендвіч панель Ізобокс (ISOBOX) спроектована таким чином, що може використовуватись у різних напрямах. Для неї характерні симетричність секцій та ребриста поверхня. Продукція створена для задоволення високих естетичних і архітектурних вимог в області дизайну зовнішніх стін а також внутрішньої обробки. Вона вирішує багато проблем завдяки економічним, практичним і функціональним характеристикам.

Панель виготовляється з оцинкованого металевого листа покритого поліестровою краскою, товщина металевих обкладок панелі 0,4-0,8 мм.

Наповнення стінових сендвіч панелей може бути ПУР пінополіуретан. ПІР пінополізіціанурат , МВ Мінеральна вата.

Седвіч панелі використовуються при будівництві: Ангарів, складів, холодильних камер, промислових приміщень, магазинів, МАФів, сільськогосподарських об’єктів фруктосховищ та овочесховищ.

Стінові сандвіч панелі ISOBOX 1000 можуть виготовлятися з двома типами наповнення:
  - пінополіуретанова піна PUR – складається із суміші пінополіуретанів і поліізоціануратів з даванням n-пентану в якості спінюючого засобу.
  - пінополіуретанова піна PІR – суміш пінополіуретанів і циклічних поліізоціануратів. Піна PIR – відзначається підвищеною вогнестійкістю.


НАГРУЗКА НА ПРОЛЬОТИ
ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 40 50 60 80 100 120 25 30 40 50 60 80 100 120
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 245 285 345 405 455 545 635 715 280 325 395 460 525 620 725 805
80 78 220 255 310 360 410 490 570 640 255 295 355 420 475 565 655 735
100 98 200 235 285 335 380 450 525 590 230 270 330 385 435 520 605 680
120 117 190 220 265 310 355 420 490 550 220 255 310 360 410 485 565 635
140 137 180 205 250 395 355 395 460 520 205 240 290 340 385 460 535 600
160 156 170 195 235 280 315 375 435 490 200 230 275 325 370 435 510 675

ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,4 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 40 50 25 30 40 50
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 225 255 315 365 260 295 360 420
80 78 200 230 280 330 235 265 325 380
100 98 185 210 260 300 215 245 300 350
120 117 170 195 240 280 200 230 280 330
140 137 160 185 225 265 190 215 265 310


Вага панелі
ТОВЩИНА МЕТАЛУ ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 40 50 60 80 100 120
0.4 kg/m2 7.5 7.7 8.1 8.5 8.9 9.7 10.4 11.2
0.5 kg/m2 9.1 9.3 9.7 10.1 10.5 11.3 12.1 12.9


Теплопровідність
К НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 35 40 50 60 80 100 120
0.4 0.75 0.64 0.56 0.50 0.40 0.34 0.26 0.21 0.18
0.5 0.67 0.57 0.49 0.44 0.35 0.30 0.23 0.18 0.15


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)
ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм

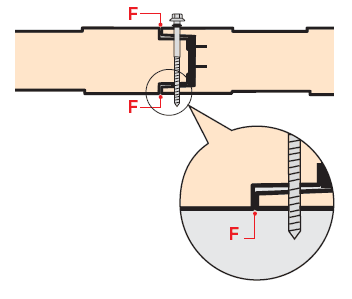

З'ЄДНАННЯ ЛИСТІВ F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
